Descrizione strumento

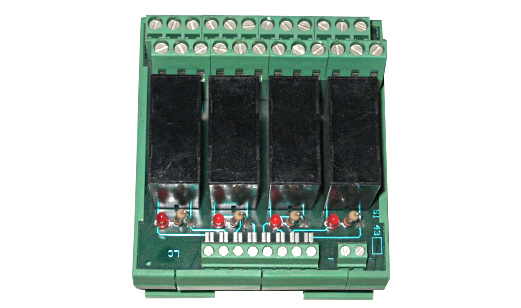

L’utilizzo di tale scheda permette il pilotaggio diretto di n° 4 relè a doppio scambio mediante segnale 24Vdc. La scheda è fornita di supporto per il montaggio su guida DIN. Sulla scheda sono presenti delle pad di configurazione per permettere la configurazione a canale singolo o aggregato. Per ogni singolo canale è presente un led di segnalazione da 3mm.
Specifiche tecniche
| n° canali | 4 |
| Assorbimento max bobina relè | 23mA |
| Contatti relè |
| Tensione max | 250Vac |
| Corrente max | 5A |
| Dimensioni |
| Larghezza | 79mm |
| Lunghezza | 72mm |
| Altezza | 60mm (compreso il supporto per guida din) |
