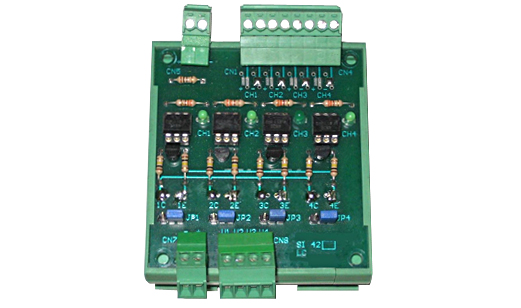

Descrizione strumento
L’utilizzo di tale scheda permette l'interfacciamento tra segnali TTL / 24Vdc e viceversa (a seconda della richiesta vengono pre-configurate per essere pilotate dal segnale logico TTL/CMOS o dal segnale 24Vdc). La sezione di pilotaggio è separata da quella di potenza mediante optoisolatori. Possibilità di pilotaggio mediante configurazione a massa comune (commutazione relè con segnale verso 5Vdc) oppure pilotaggio a 5Vdc comune (commutazione relè con segnale verso massa). La sezione di uscita può essere configurata come NPN o PNP (configurazione con jumper). La scheda è fornita di supporto per il montaggio su guida DIN. Sulla scheda sono presenti delle pad di configurazione per permettere la configurazione a canale singolo o aggregato. Per ogni singolo canale è presente un led di segnalazione da 3mm.
Specifiche tecniche
| n° canali | 4 |
| alimentazione sezione logica | 5Vdc |
| Assorbimento max su singola uscita | 100mA |
| Dimensioni |
| Larghezza | 79mm |
| Lunghezza | 72mm |
| Altezza | 50mm (compreso il supporto per guida din) |
CODICE PER L'ORDINE
- Ingresso TTL uscita 24Vdc - codice CPS-SI42/TTL
- Ingresso 24Vdc uscita TTL - codice CPS-SI42/24
